제품 소개

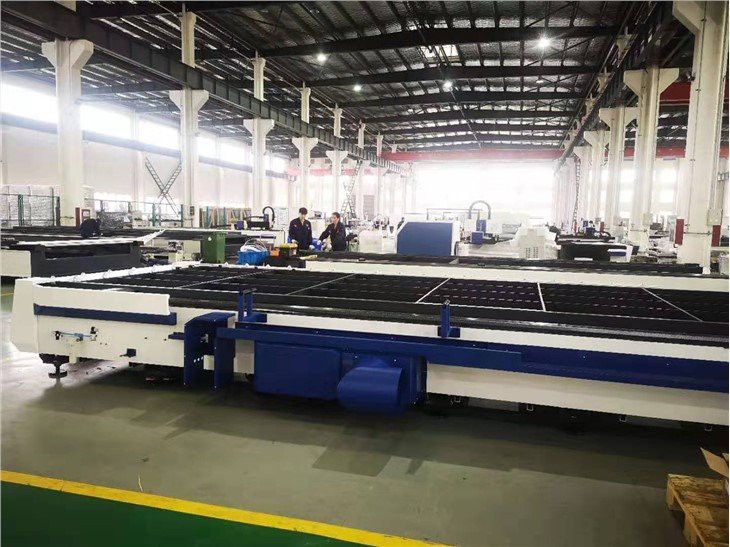

3Kw 레이저 절단 기계에 대한 사양
QY 레이저는 2008년부터 1000W~ 20000W에 1000W에 대한 섬유 레이저 절단기 전용 제조업체입니다!
QY는 한 가지에 대해 심각합니다.
고객을 위한 더 나은 금속 절단 기 만들기

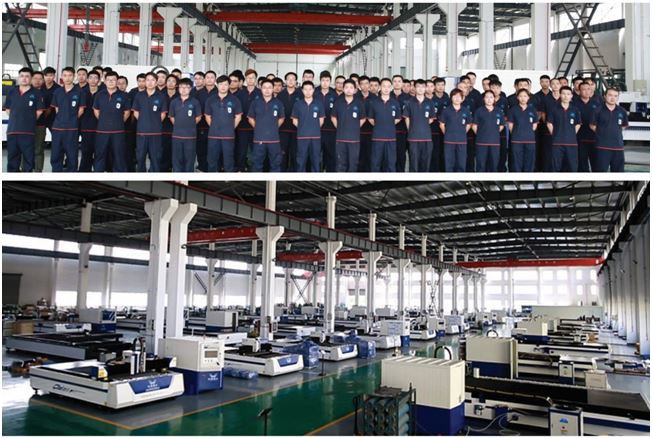

QY 레이저 공장 방문
우리의 기계 범위

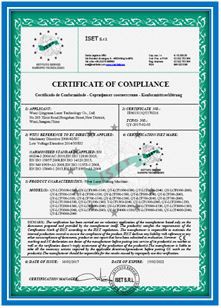

특허 및 지적 재산권

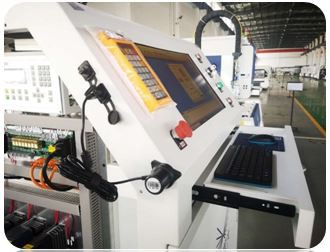

기계 HD 사진
우리의 기계 장점
  |
|
 | 2、간섭계 레이저 테스트 기계의 정확도를 보장하기 위해 간섭계에 의해 테스트된 모든 장비 |
 | 3、절단 헤드 백 금속 패널 *더 나은 밀봉 성능과 방진 방지와 함께 전체 모듈을 사용 *높은 정밀도, 높은 안정성 *자동 윤활
|
우리의 기계 장점
 | 4、안전 커버 기계와 냉각기와 레이저 사이의 모든 케이블이 덮여 있습니다. 깔끔하고 안전 |
 | 5、자동 윤활 기계를 잘 실행 유지 |
 | 6、템퍼링 트리트먼트 테이블 프레임은 엄격하게 처리됩니다. 10년 만에 기계에 변형이 없도록
|
시료 절단
마킹 기능
기술 매개 변수
())[()[주 전기적 콜로케이션] | ||
부품 이름 및 설명 | 말 | |
레이저 | 3000WRaycus (중국 브랜드) 3000W IPG (독일 브랜드) | 선택적 |
광학 시스템 | 가져오기 미디어 다이어프램 | 영국 |
절단 헤드 | 레이툴 자동 초점 | 스위스 브랜드 |
흡 진 기 | 심포 시포 | 일본 |
물 냉각기 | 오버유량 보호, 온도 안정성 ± 0.5°C, 녹색 2 주기 수냉 기, 티타늄 증발 제어 냉간 | 우한, 중국 |
랙 앤 피니온 | 베벨 유형 : ROR | 독일 브랜드 |
버튼 모듈 | 슈나이더 | 프랑스 브랜드 |
AC 컨택터 | 슈나이더 | 프랑스 브랜드 |
솔레노이드 밸브 | 에어텍 | 대만 |
고정밀 자동 센서 | 정확도 ±0.1mm | 중국 |
PC 시스템 | 산업 제어 | |
X 축 서보 | 후지산 | 일본 브랜드 |
Y축 서보 | 후지 듀얼 드라이빙 | 일본 브랜드 |
Z축 서보 | 후지산 | 일본 브랜드 |
가스 밸브 | SMC(O2용) | 일본 브랜드 |
제어 시스템 | 사이프컷 FScut2000 (영어, 파일 .dxf, PLT, 거버, AI 등 지원) | 상하이, 중국 |
I/O 카드 | 32점 | 중국 |
테이블 | 테이블 프레임 용접 테이블 프레임, 엄격하게 경화로 처리, 장시간 생산 동안 변형을 보장하기 위해 템퍼링 처리 | QY, 중국 |
기술 매개 변수 | ||
1 | 레이저 파장 | 1070n |
2 | 최대 전력 | 3000W |
3 | 최대 가속 | 1.0G |
4 | 전력 소비 | 18Kw |
5 | 최대 보행 속도 | <= 86m/min="" single=""> <=120m in="" complex=""> |
6 | 최소 선폭 | 0.15mm(두께가 0.4mm 미만인 재료의 경우) 시트 두께에 따라 다릅니다. |
7 | 절단 두께 | MS: 최대 20mm 및 대량 생산 18mm SS: 최대 12mm 및 대량 생산 10mm |
8 | 최대 절단 치수 | 단일 오픈 유형 테이블 |
1500*3000, 1500*4000 2000*4000mm, 2000*6000mm | ||
9 | 절삭 테이블 기계적 정확도: ±0.05mm | |
10 | 반복된 위치 정밀도: ±0.02mm | |
11 | 전원 공급 장치: 3상 5선 AC 380V±5%'50Hz±1% | |
절단 매개 변수 목록
재료 | 두께/mm | 속도 mm/s | 초점 | 압력 | 노즐 | 힘 | 기체 |
SS | 1 | 800 | 0 | 1.2Mpa | 2.0单 | 100% | N2 |
2 | 300 | 0.5 | 1.6Mpa | 2.0单 | |||
3 | 130 | 2 | 1.8mpa | 2.0单 | |||
4 | 80 | 3 | 2.4Mpa | 3.0单 | |||
5 | 60 | 3.5 | 2.4Mpa | 3.0单 | |||
6 | 40 | 4 | 2.4Mpa | 4.0单 | |||
8 | 25 | 4.5 | 2.4Mpa | 4.0单 | |||
10 | 18 | 7 | 2.4Mpa | 4.0单 | |||
1 | 600 | 0 | 9바 | 1.0双 | 60% | O2 | |
2 | 160 | -4 | 8브라 | 1.0双 | |||
3 | 100 | -5 | 4bar | 1.5双 | |||
4 | 80 | -4 | 4bar | 1.5双 | |||
5 | 50 | -6 | 4bar | 1.5双 | |||
6 | 30 | -6 | 1.5bar | 1.5双 | |||
8 | 20 | -6 | 0.6bar | 1.5双 | |||
10 | 15 | -6 | 0.6bar | 1.5双 | |||
12 | 12 | -6 | 0.6bar | 1.5双 | |||
놋쇠 | 1 | 400 | 1.5 | 1.2Mpa | 2.0单 | 100% | N2 |
2 | 200 | 1.5 | 1.6Mpa | 2.0单 | |||
3 | 100 | 3 | 1.6Mpa | 2.0单 | |||
4 | 60 | 3.5 | 1.8mpa | 2.0单 | |||
5 | 40 | 3 | 1.8mpa | 3.0单 | |||
6 | 30 | 4.5 | 2.0Mpa | 3.0单 | |||
8 | 10 | 4.5 | 2.4Mpa | 3.0单 | |||
알. | 1 | 700 | 0 | 1.2Mpa | 2.0单 | ||
1.5 | 450 | 0 | 1.4Mpa | 2.0单 | |||
2 | 330 | 0.5 | 1.6Mpa | 2.0单 | |||
3 | 150 | 1 | 1.8mpa | 2.0单 | |||
4 | 60 | 2 | 1.8mpa | 3.0单 | |||
5 | 45 | 2.5 | 2.0Mpa | 3.0单 | |||
6 | 35 | 2.5 | 2.4Mpa | 3.0单 | |||
8 | 15 | 3.5 | 2.4Mpa | 3.0单 | |||
10 | 10 | 4 | 2.4Mpa | 4.0单 | |||
12 | 8 | 5 | 2.4Mpa | 4.0单 | |||
MS | 1 | 150 | -0.5 | 9바 | 2.0双 | 33% | O2 |
2 | 100 | -2.5 | 5bar | 2.0双 | 35% | ||
3 | 70 | -3 | 1bar | 1.0双 | 90% | ||
4 | 55 | -3 | 1bar | 1.0双 | 90% | ||
MS | 5 | 50 | -2.5 | 1bar | 1.0双 | 60% | O2 |
6 | 40 | -3 | 1bar | 1.0双 | 98% | ||
8 | 20 | -3 | 0.6bar | 2.0双 | 60% | ||
8 | 36 | -3 | 0.8bar | 1.2双 | 100% | ||
10 | 18 | -3 | 0.6bar | 3.0双 | 50% | ||
12 | 15 | -3 | 0.6bar | 3.0双 | 50% | ||
14 | 15 | -3 | 0.8bar | 3.0双 | 60% | ||
16 | 12 | -3 | 0.8bar | 3.0双 | 70% | ||
18 | 14 | -3.5 | 0.8bar | 4.5双 | 80% | ||
20 | 11 | -4 | 0.8bar | 4.5双 | 80% | ||
22 | 10 | -4 | 0.8bar | 4.5双 | 80% |
00mm(L 4700mm, W 4200mm)
